Merknaam: | kingrail |
Model Number: | Kraanspoor |
MOQ: | Overeen te komen |
Prijs: | negotiable |
Verpakking: | standaard de uitvoerpakket, of vanaf klantenverzoek |
Betalingsvoorwaarden: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

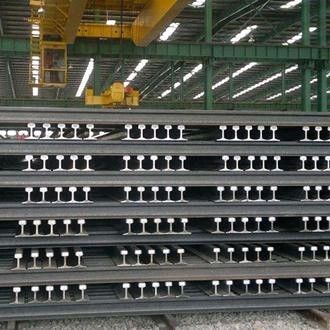

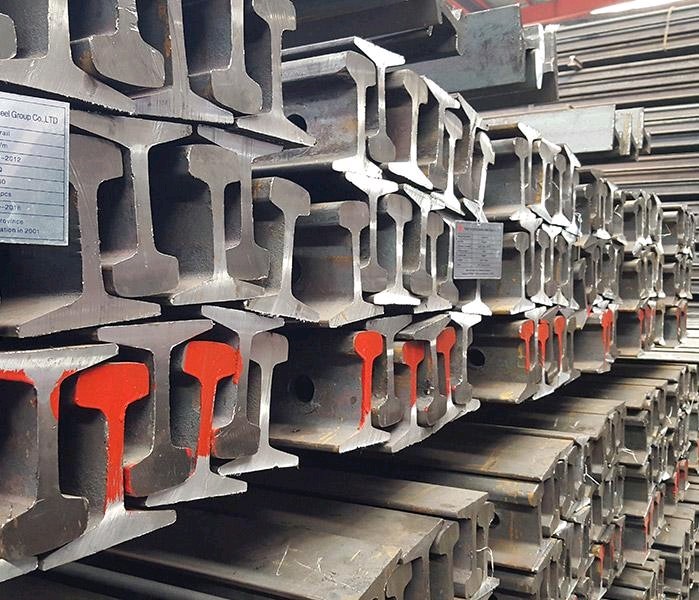

Inleiding van het Staalspoor 38kg/m van Crane Rail P24 P30 P38 P43 zwaar en licht spoor45mn materiaal
De sporen zijn de belangrijkste onderdelen van spoorwegsporen. Zijn functie is de wielen van het rollende materieel te leiden om zich vooruit te bewegen, de reusachtige druk van de wielen te dragen, en hen over te brengen aan de dwarsbalken. De sporen moeten een ononderbroken, vlotte en minste belemmerings het rollen oppervlakte voor de wielen verstrekken. In geëlektriseerde spoorwegen of automatische blokkerende secties, kunnen de sporen ook als spoorkringen worden gebruikt
Het karretjespoor van de kraan moet op de reisstraal worden bevestigd, en het karretjespoor moet op de belangrijkste straal worden bevestigd. Wanneer de kraan loopt, kan het spoor zich niet horizontaal en verticaal bewegen, en het spoor zou gemakkelijk moeten zijn aan te passen.
lengte
De standaardlengten van de sporen zijn 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5 m.
Na de overeenkomst tussen de leverancier en de koper en het is vermeld in het contract, kan een bepaald deel onbepaalde lengtesporen met een lengte van 4 m aan 8,9 m worden geleverd. Nochtans, wanneer het berekenen van het gewicht, wordt het bevorderd door 100 mm.
De toelaatbare afwijking van spoorlengte is +50 0 mm.
vorm
De zijkromming van het spoor zal niet groter dan 1,5 mm per meter zijn, en de totale kromming zal niet groter dan 8 mm zijn.
De totale kromming van de sporen in de hogere en lagere richtingen zal 6 mm niet overschrijden.
Het eind van het spoor zou niet meer dan 1 mm binnen 0,5 m. moeten worden gebogen.
Het QU120-kraanspoor wordt beperkt door de capaciteit van het het rechtmaken materiaal. De graad van kromming wordt besproken door beide vraag en aanbod.
De torsie van het spoor zal niet groter dan 1/10 000 van de volledige lengte van het spoor zijn.
De asymmetrie van de spoordwarsdoorsnede en de verticale as: de bodem van het spoor zou niet groter moeten zijn dan 2 mm, en het hoofd van het spoor zou niet groter moeten zijn dan 0,6 mm.
De bodem van het spoor zou niet moeten worden in een nis gezet. Het centrum van de spoorbodem niet meer dan 0,5 mm van de twee kanten moeten zou uitpuilen.
gewicht
De sporen worden geleverd volgens het theoretische gewicht.
vervaardiging
De sporen worden gemaakt van getemperd staal van open haarduitsmelting.
Een productieproces dat geen witte vlekken in het spoor produceert zou moeten worden gebruikt.
Mechanische eigenschappen
De treksterkte van het spoor is niet minder dan 90 kg/mm.
Oppervlaktekwaliteit
Er zal geen barsten, vouwen, littekens, bellen en opneming op de spooroppervlakte zijn. De inkepingen, de kuilen en de krassen met een diepte niet groter worden dan de toelaatbare negatieve afwijkingswaarde van de spoorgrootte en haarscheurtjes met een diepte niet groter dan 1 mm toegestaan.
Er zal geen overblijvende barsten, delaminations en inkrimpingsgaten op het eindgezicht van het spoor zijn.
Het eindgezicht van het spoor zal rechtstreeks worden gesneden, en de helling van het eindgezicht zal 5 mm in geen richting overschrijden. De bramen met een lengte van niet minder dan 4 mm zouden moeten worden verwijderd.
De oppervlaktetekorten van het spoor worden toegestaan die in de lengte met een luchtschop worden schoongemaakt, en de het schoonmaken diepte (aan één kant wordt berekend) zal niet groter dan de toelaatbare negatieve afwijking van de grootte zijn.
De tekorten van de spooroppervlakte worden niet toegestaan om door lassen worden hersteld of worden gevuld.
Licht Spoor
Type | Hoofdbreedte (mm) | Hoogte (mm) | Bodembreedte | Webdikte (mm) | Theoriegewicht (kg/m) | Rang | Lengte |
8kg | 25 | 65 | 54 | 7 | 8.42 | Q235B | 6M |
12kg | 38.1 | 69.85 | 69.85 | 7.54 | 12.2 | Q235B/55Q | 6M |
15kg | 42.86 | 79.37 | 79.37 | 8.33 | 15.2 | Q235B/55Q | 8M |
18kg | 40 | 90 | 80 | 10 | 18.6 | Q235B/55Q | 89M |
22kg | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | Q235B/55Q | 7810M |
24kg | 51 | 107 | 92 | 10.9 | 24.46 | Q235B/55Q | 810M |
30kg | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | Q235B/55Q | 10m |
Zwaar Spoor
Hoofdbreedte (mm) | Hoogte (mm) | Bodembreedte | Webdikte (mm) | Theoriegewicht (kg/m) | Rang | Lengte | |
P38 | 68 | 134 | 114 | 13 | 38.73 | 45MN/71MN | |
P43 | 70 | 140 | 114 | 14.5 | 44,653 | 45MN/71MN | 12.5M |
P50 | 70 | 152 | 132 | 15.5 | 51.51 | 45MN/71MN | 12.5M |
P60 | 73 | 176 | 150 | 16.5 | 60.64 | U71MN | 25M |

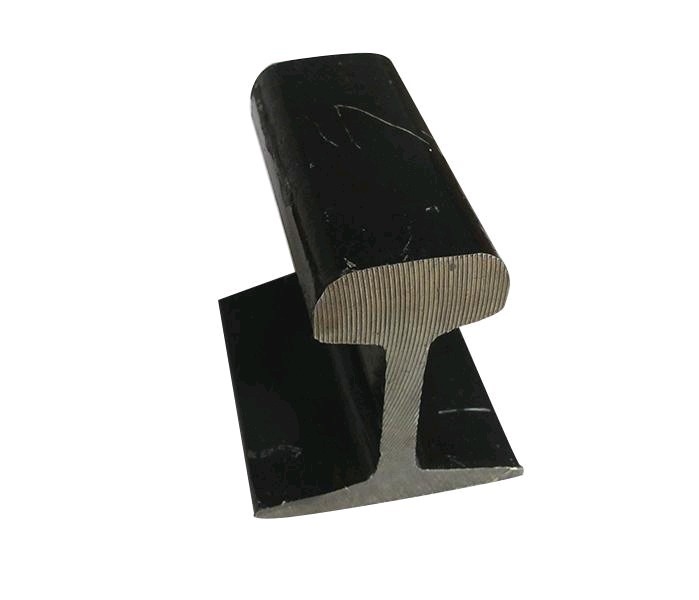

Crane Rail
Hoofdbreedte (mm) | Hoogte (mm) | Bodembreedte | Webdikte (mm) | Theoriegewicht (kg/m) | Rang | Lengte | |
QU70 | 70 | 120 | 120 | 28 | 52.8 | U71MN | 12M |
QU80 | 80 | 130 | 130 | 32 | 63.69 | U71MN | 12M |
QU100 | 100 | 150 | 150 | 38 | 88.96 | U71MN | 12M |
QU120 | 120 | 170 | 170 | 44 | 118.1 | U71MN | 12M |
Chemisch product en bezit van het Staalspoor 38kg/m van Crane Rail P24 P30 P38 P43 zwaar en licht spoor45mn materiaal
Sectiegrootte van 38kg-spoor: spoorhoogte: 134mm, bodembreedte: 114mm, hoofdbreedte: 68mm, dikte: 13mm, gewicht: 38.733kg
38kg spoormateriaal: U71Mn materiaal, 45Mn-materiaal, het materiële spoor van 50Mn
38kg spoornorm: GB2585-2007
38kg spoorlengte: 12 meters/stuk, 12,5 meters/stuk
U71Mn is het spoor een middelgroot spoor van de mangaan laag legering met verhoogde die mangaaninhoud op de chemische samenstelling van koolstofstaal wordt gebaseerd. ; De zware sporen worden over het algemeen gemaakt van 50Mn, U71Mn; de zware sporen en het hijsen van sporen worden gemaakt van U71Mn; GB2585-2007 warmgewalste sporen voor spoorwegen
1. Chemische samenstelling: Mn S P V Nb U71Mn 0.65-0.76 0.15-0.35 1.10-1.40 ≤0.030 ≤0.030 ≤0.030 ≤0.010 van rangc Si
2. Mechanische eigenschappen: van de rangtreksterkte (N/mm^2) de Verlenging na onderbreking A/% niet minder dan niet minder dan U71Mn 880
![]() |
